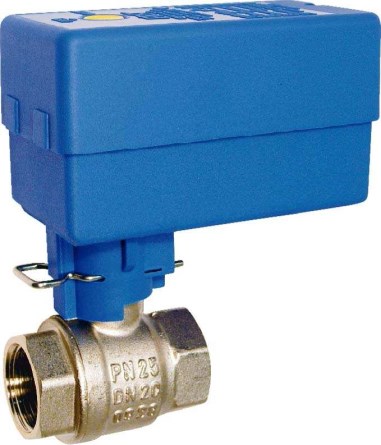

REGULUS VZK 225-230-1P zónový ventil G1", DN25, 230V, dvoucestný, s pohonem

Podrobný popis

TECHNICKÉ PARAMETRY:
Šířka: 53 mm
Hloubka: 107 mm
Výška: 137 mm
Hmotnost: 0,81 kg
Jmenovitá světlost: DN 25
Připojení: G 1" (vnitřní závit)
Délka napájecího kabelu: 0,3 m
Průřez napájecího kabelu: 4 x 0,5 mm2

VÝKONOVÉ PARAMETRY:
Kvs: 30 m3/h
Napájení: 230 V /50 Hz
Příkon: 7 W
Příkon v klidu: 3 W
Proud: 30 mA
Točivý moment: 8 Nm
Krytí: IP 44
Doba přestavení ventilu: 30 s
Úhel otevření ventilu: 90°
Max. pracovní tlak: 16 bar
Max. rozdíl tlaků: 10 bar
Pracovní teplota kapaliny: až 110 °C
Pracovní teplota okolí: 0-55 °C

Materiál (tělo ventilu): poniklovaná mosaz

- pohon s jednopólovým ovládáním
- pracovní kapalina: voda, nemrznoucí směs pro otopné a solární systémy a tepelná čerpadla
- libovolná montážní poloha, kromě polohy pohonem dolů
- do ventilu musí být přivedena pracovní nula, trvalá fáze (černý vodič) a ovládací fáze (hnědý vodič); bez ovládací fáze je ventil uzavřen, přivedením ovládací fáze se ventil plně otevře
- pokud je přestavení ventilu zabráněno překážkou, dojde k zastavení pohonu a jeho otočení na druhou stranu o 270°
- červeným vodičem v krajní poloze ventilu prochází napětí 230 V, které může být použito na ovládání oběhového čerpadla
- po odstranění spony lze pohon vysunout a jeho otočením se ventil přestaví

VZK jsou zónové kulové ventily určené do otopných nebo solárních systémů s vodou nebo s nemrznoucí směsí a do systémů s pitnou vodou. Ventil je vybaven pohonem s jednopólovým ovládáním. Pohon lze sejmout bez nutnosti demontáže ventilu. Ventil není možno instalovat do polohy pohonem dolů. Do ventilu musí být přivedena pracovní nula, trvalá fáze a ovládací fáze. Bez ovládací fáze je ventil uzavřen, po přivedení ovládací fáze se ventil do 30 sekund plně otevře. Ventil je možno ručně nastavit otočením pohonu (po odstranění spony se vysune).
PARAMETRY:
Typ ventilu: zónový ventil
Označení ventilu: VZK
Rozměr ventilu (DN /"/mm): DN 25
Materiál ventilu: mosaz
Použití ventilu: voda;topení
Připojení ventilu: závitový
Provozní tlak ventilu: 16 bar
Výrobce: Regulus
