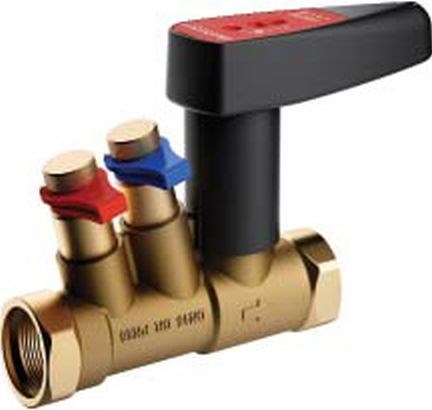

FLAMCO BALLOREX VENTURI ventil regulační 1“, pro přesné vyvažování, vnitřní závit DZR mosaz

Podrobný popis

TECHNICKÉ PARAMETRY:
Rozměr: 1“
Provozní teplota: max. 120 °C
Provozní tlak: max. PN 25
Měření: měřící body - vysoký/nízký tlak

Materiál: vnitřní závit - DZR mosaz

- pro přesné vyvažování
- sestava z kombinovaného regulačního ventilu a uzavíracího kulového ventilu a měřicího úseku s Venturiho trubicí, ve které vzniká měřící signál
- BALLOREX Venturi má zabudované uklidňovací ůseky s vyjímkou instalace v těsné blízkosti čerpadla (délka uklidňovacího úseku před ventilem je 5 DN)
- BALLOREX Venturi s vnitřním závitem mají sedlo pro utěsnění O-kroužkem

BALLOREX Venturi je statický ventil pro měření průtoku, regulaci a uzavírání. Ventil se používá pro vyvažování otopných a chladicích vodních soustav, kde zajišt’uje rovno měrné rozložení průtoku do jednotlivých stoupaček a kon co vých jednotek. BALLOREX Venturi je k dispozici ve velikostech DN 15-50 (pro závitové spoje) z mosazi DR BRASS a ve velikostech DN 65-300 (pro přírubové spoje) z oceli.

Systém Venturiho trubice BALLOREX Venturi je navržen pro montáž s měřicími body v jakékoliv poloze. Tuto jedinečnou vlastnost podporují dvě ne závislé komory, které obklopují Venturiho kazetu. Dvě vodicí drážky na stranách vysokého a nízkého tlaku Venturiho kazety přivádějí tlakový rozdíl do komor, na jejichž vnější straně se nacházejí měřicí místa. Drážky vedoucí z Venturiho kazety do komor jsou umístěny v polohách 3 a 9 hodin, je-li ventil ve svislé poloze. Je-li některá vodicí drážka zanesená (směřuje-li dolů), druhá drážka směřuje nahoru a umožní změření signálu. Jednotka Venturi vytváří vyšší signály bez ztrát, které vznikají u běžné clony. Voda vstupující do Venturiho jednotky se stlačuje a její pohyb přes clonu je urychlován, čím se zvyšuje tlakový rozdíl. Voda potom kontrolovaným způsobem expanduje uvnitř trychtýře a celkové tlakové ztráty při průchodu Venturiho kazetou se snižují.
PARAMETRY:
Typ ventilu: regulační ventil
Označení ventilu: BALLOREX VENTURI
Rozměr ventilu (DN /"/mm): 1"
Materiál ventilu: mosaz
Použití ventilu: voda;topení
Připojení ventilu: závitový
Provozní tlak ventilu: 25 bar
Výrobce: Flamco
