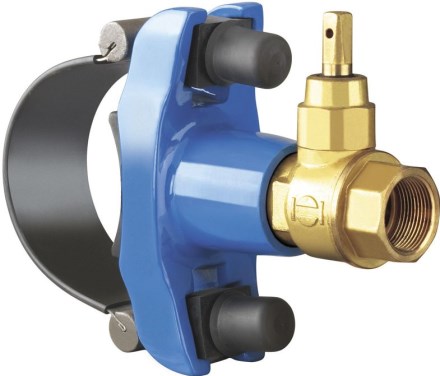

VAG HOD TYP 502 navrtávací pas DN100, G1 1/4", pro tvárnou litinu, s kulovým kohoutem, litina

Podrobný popis

TECHNICKÉ PARAMETRY:
Jmenovitá světlost: DN 100
Vnější průměr potrubí: 114-121 mm
Vnitřní závit: G 1 1/4"
Výška: 210 mm
Šířka objímky: 50 mm
Hmotnost: 4,3 kg

Materiál:
Navrtávací pas:
Těleso: tvárná litina EN-GJS-400-15 (GGG-40)
Těsnění: antibakteriální pryž EPDM
Objímka: tvárná litina EN-GJS-400-15 (GGG-40) (Typ 502, 506)
Třmen: korozivzdorná ocel 1.4301 (17% Cr) (Typ 508)
Spojovací šrouby: korozivzdorná ocel A2 dle ISO 3506

Kulový kohout:
Těleso, víko: kovaná mosaz
Koule: kovaná mosaz, pochromovaná
Sedla: teflon
Vřeteno: korozivzdorná ocel 1.4021 (13% Cr)
Těsnění: antibakteriální pryž EPDM- pro potrubí z PVC a PE-HD

Určení:
- pitná a surová voda při dovolené pracovní teplotě do 50?°C
- pracovní přetlak max. 1,6? MPa

- pas pro navrtávku zavodněného potrubí a montáž vodovodní přípojky
- kulový kohout může plnit funkci domovního uzávěru vody
- přednostně určeno pro boční navrtávku
- jednoduchá montáž
- nízké utahovací momenty
- pas a armatura dodávány jako nerozebíratelný celek

- těžká protikorozní povrchová ochrana odpovídající kvalitě GSK
- litinové díly jsou vně i uvnitř chráněny epoxidovým povrstvením (odstín RAL?5005).

Navrtávací pas pro navrtávku zavodněného potrubí pod tlakem a montáž plastové vodovodní přípojky. Pas je osazen kulovým kohoutem, který může plnit funkci domovního uzávěru vody. Vhodný pro domovní přípojky komunálních rozvodů vody.
PARAMETRY:
Dimenze hlavního řadu navrtávacího pasu: DN 100
Dimenze přípojky navrtávacího pasu: 1 1/4"
Materiál navrtávacího pasu: litina
Materiál hlavního řadu navrtávacího pasu: tvárná litina
Navrtávací pas s kohoutem: ano
Označení navrtávacího pasu: HOD 502
Navrtávací pas se šoupátkem: ne
Výrobce: VAG
