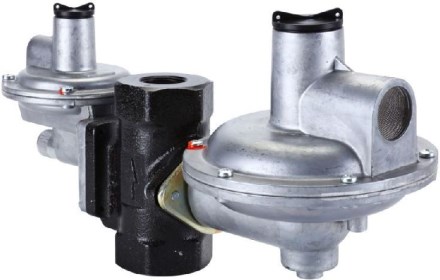

SEKO SKUTEČ GMR RP 10z-0 regulátor přetlaku 0,05-0,4MPa, 25m3/hod zemního plynu, jednostupňový, litina

Podrobný popis

TECHNICKÉ PARAMETRY:
Šířka: 130 mm
Hloubka: 300 mm
Výška: 160 mm
Hmotnost: 2,6 kg
Připojení vstup : Rp 1/2"
Připojení výstup : Rp 3/4"

VÝKONOVÉ PARAMETRY:
Vstupní tlak: 0,05-0,4 MPa
Výstupní tlak: 2 kPa
Jmenovitý výkon: 10 m3/h
Průtok: 25 m3/hod
Pojistný přetlak: 3 kPa

Materiál:
Těleso: šedá litina
Odlitky: slitina hliníku

- možnost natáčení tělesa bezpečnostního uzávěru po 90° a tělesa regulátoru plynule od 0° do 360°
- vestavěný pojistný ventil
- zabudovaný bezpečnostní uzávěr, který uzavře trvale přívod plynu do regulátoru při poklesu nebo vzestupu přetlaku plynu nad stanovenou mez a díky své konstrukci se navzájem neovlivňuje s regulační částí regulátoru.
- rozebíratelnost a opravitelnost
- je vybaven odběrným místem pro kontrolu výstupního přetlaku
- jednotlivé díly regulátoru jsou vyrobeny z materiálu odolných účinkům plynu
- součástí příslušenství regulátoru je sítko zabraňující vnikání nečistot do regulátoru
- podle žádaného směru toku plynu lze regulátor montovat do čtyř poloh a to pro směr průtoku zdola nahoru, shora dolů a vodorovně (zprava nebo zleva). Vždy musí být dodrženo, aby rovina membrán byla vodorovná a pružiny nahoře
- při použití přírub umožňuje regulátor jednoduchou záměnu (bez úpravy instalace) za regulátory typu ALz-6U (shodné příruby a zástavné rozměry)
- regulátor spadá do II. skupiny - malé R1 - o výkonu do 10 m3.h-1, a proto nemá předepsané vzdálenosti od otvoru ve zdi vně budovy
- regulátor pracuje spolehlivě i při nižším vstupním přetlaku od 0,02 MPa

Regulátory přetlaku plynu RP-6, RP-10 jsou určeny pro jednostupňovou samočinnou regulaci vstupního přetlaku zemního plynu na nižší výstupní přetlak. Výstupní přetlak je udržován ve stanovené toleranci s ohledem na množství odebíraného plynu, kolísání tlaku plynu v potrubí a jiné nepříznivé vlivy.
PARAMETRY:
Označení regulátoru: GMR RP 10z-0
Připojení regulátoru (vstup x výstup): 1/2"x3/4"
Max průtok regulátoru (m3/h): 25
Výrobce: Skuteč
