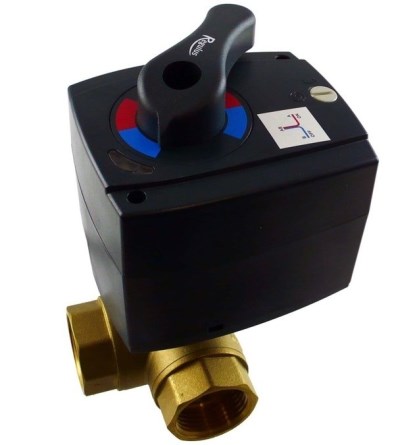

REGULUS VZK R 325-230-1P-60 L 1F zónový ventil G1", DN25, 230V, třícestný, s pohonem

Podrobný popis

TECHNICKÉ PARAMETRY:
Šířka: 84 mm
Hloubka: 100 mm
Výška: 168 mm
Hmotnost: 1,7 kg
Jmenovitá světlost: DN 25
Připojení: G 1" (vnitřní závit)

VÝKONOVÉ PARAMETRY:
Kvs: 14,3 m3/h
Napájení: 230 V /50 Hz
Točivý moment: 15 Nm
Krytí: IP 42
Úhel otevření ventilu: 90°
Max. pracovní tlak: 10 bar
Pracovní teplota kapaliny: až 110 °C
Pracovní teplota okolí: 0-40 °C

Materiál
- tělo ventilu: poniklovaná mosaz

- pohon s jednopólovým ovládáním
- pracovní kapalina: voda, nemrznoucí směs pro otopné a solární systémy a tepelná čerpadla
- libovolná montážní poloha, kromě polohy pohonem dolů
- přivedením napětí na hnědý vodič dojde k přestavení pohonu; v případě kdy vodičem proud neprochází, se pohon vrátí do výchozí polohy pomocí elektrického motoru - z tohoto důvodu musí být k pohonu připojena trvalá fáze (černý vodič)
- bez napětí: otevřen výstup B
- pod napětím: otevřen výstup A

VZK R jsou zónové kulové ventily určené do otopných nebo solárních systémů s vodou nebo s nemrznoucí směsí a do systémů s pitnou vodou. Ventil je vybaven pohonem s jednopólovým ovládáním. Pohon lze sejmout bez nutnosti demontáže ventilu. Ventil není možno instalovat do polohy pohonem dolů. Do ventilu musí být přivedena pracovní nula, trvalá fáze a ovládací fáze. Bez ovládací fáze je otevřen výstup B, po přivedení ovládací fáze se otevře výstup A. Doba otevírání je 60 s. Ventil je možno ručně nastavit otočením knoflíku (po odpojení motoru).
PARAMETRY:
Typ ventilu: zónový ventil
Označení ventilu: VZK R
Rozměr ventilu (DN /"/mm): G1"
Materiál ventilu: mosaz
Použití ventilu: voda;topení
Připojení ventilu: závitový
Provozní tlak ventilu: 10 bar
Výrobce: Regulus
