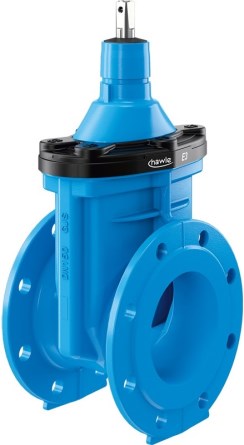

HAWLE 4000E3 šoupátko DN80, PN16, s přírubami, měkcetěsnící klínové, s hladkým a volným průtokovým kanálem, krátké, litina

Podrobný popis

TECHNICKÉ PARAMETRY:
Rozměr: DN80
Průměr příruby: 200 mm
Rozteč šroubů: 160 mm
Jmenovitý tlak: PN 16
Počet šroubů: 8
Závit: M16
Výška šoupátka: 412,5 mm
Délka: 180 mm
Medium: pitná voda
Hmotnost: 16,5 kg

Materiál:
- vrchní díl a těleso - tvárná litina
- klín z tvárné litiny s uvnitř i vně navulkanizovaným elastomerem
- vedení klínu z otěruvzdorného plastu
- matice klínu z mosazi se zvýšenou odolností proti odzinkování
- vřeteno z duplexní oceli s válcovaným závitem a hladce válcovanou těsnicí kluznou plochou
- pouzdro O-kroužků s dvojitým bajonetovým uzávěrem z mosazi
- O-kroužky z elastomeru
- stírací kroužek z PE
- těsnění vrchního dílu z elastomeru
- šrouby s vnitřním šestihranem z nerezové oceli, zapuštěné zalívací hmotou, a těsněním víka zcela chráněné proti korozi
- rozšířená ochrana hran z PE
- kluzné ložisko z mosazi
- kluzné podložky z POM
- bezpečnostní šroub z nerezové ocel

- měkcetěsnicí klínové šoupátko dle EN 1171, EN 1074-1 a EN 1074-2 s hladkým a volným průtokovým kanálem
- pouzdro O-kroužku s dvojitým bajonetovým uzávěrem
- klín a matice klínu zcela navulkanizovány
- pružné spojení klínu a matice klínu s navulkanizovaným elastomerem tlumí vibrace během otevírání a uzavírání šoupátka
- 100% ochrana proti korozi
- rozšířená ochrana hran
- volný průtok celým profilem šoupátka - vhodné pro bezpro-blémovou kontrolu vodovodní sítě sondami a jeho čištění tzv. "ježkování"
- vrchní díly E3 šoupátek jsou zcelakompatibilní se všemi těly a příslušenstvím E2 šoupátek
- vrtání přírub dle EN 1092-2
PARAMETRY:
Označení šoupátka IS: 4000 E3
Typ šoupátka IS: přírubové
Měkotěsnící šoupátko IS: ano
Kovotěsnící šoupátko IS: ne
Rozměr šoupátka IS: DN 80
Materiál těla šoupátka IS: tvárná litina
Materiál těsnění šoupátka IS: elastomer
Médium šoupátka IS: voda
Výrobce: Hawle
