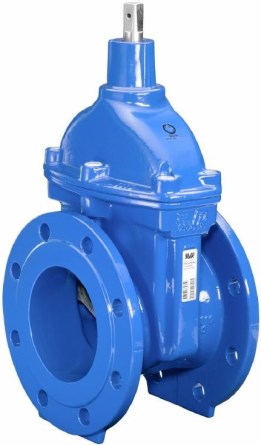

AVK VOD-KA F4 šoupátko DN65 přírubové, měkce těsnící, krátké, litina

Podrobný popis

TECHNICKÉ PARAMETRY:
Rozměr: DN 65
Jmenovitý tlak: PN 10/16
Výška: 364 mm
Stavební délka: 170 mm
Hmotnost: 11,0 kg

Materiál: tvárná litina

- přírubové šoupátko pro pitnou vodu a neutrální kapaliny s teplotou do 70 °C

- pevná, integrovaná klínová matka eliminující vibrace klínu a oděr pryže.
- kompletně vulkanizované srdce s pevným kluzným vedením po celé délce pro snadnou manipulaci a eliminaci koroze klínu. Minimální tloušťka pryže 1,5 mm, v těsnicích místech 4 mm.
- velký otvor ve spodní části klínu brání stagnaci vody uvnitř klínu.
- masivní válcované vřeteno se stop kroužkem, pro indikaci plně otevřeného šoupěte.
- trojnásobná ucpávka vřetene s EPDM manžetou, polyamidovým kluzným pouzdrem, čtyřmi O-kroužky a NBR prachovkou.
- těsnění mezi tělem a víkem kruhového průřezu, vložené do výklenku.
- nerezové šrouby zapuštěné do víka, obklopené těsněním a zalité tavným lepidlem.
- plný profil bez redukce světlosti.
- nízký ovládací moment.
PARAMETRY:
Kovotěsnící šoupátko IS: ne
Materiál těla šoupátka IS: tvárná litina
Materiál těsnění šoupátka IS: NBR
Médium šoupátka IS: voda
Měkotěsnící šoupátko IS: ano
Označení šoupátka IS: F4
Rozměr šoupátka IS: DN 65
Typ šoupátka IS: přírubové
Výrobce: AVK VOD-KA
