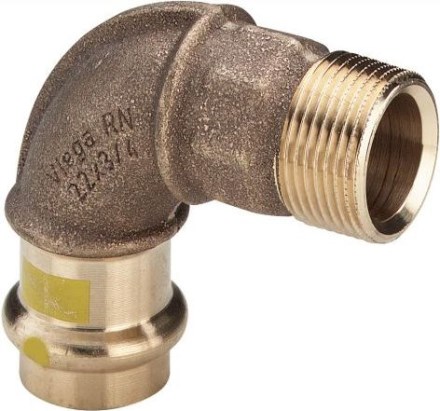

VIEGA PROFIPRESS G 2614 oblouk 90°, 22x3/4", přechodový, s vnějším závitem, lisovací, plyn, červený bronz

Podrobný popis

TECHNICKÉ PARAMETRY:

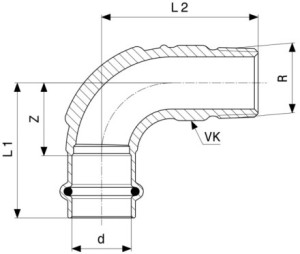

Průměr d: 22 mm
Kónický vnější závit R: 3/4"
Provozní teplota max.: plyn -20 °C až +70 °C, topné oleje a motorové nafty +40 °C
Provozní tlak max.: plyn 5 bar, topné oleje a motorové nafty -0,5 až 5 bar

Materiál: červený bronz

- PROFIPRESS G
- lisovací přípoj, vnější závit R
- těsnicí prvek HNBR
- vícehran
- na lisovacím přípoji žlutý bod a žlutý rámeček s nápisem GAS MOP 5 / GT1
- technologie SC - Contur bezpečnostní kontura, která je umístěna na drážce lisovací spojky, jejíž funkcí je rozpoznání nezalisovaného místa

Použití:
- zemní plyn/kapalní plyn
- topný olej
- motorová nafta (d 12-54 mm)

Lisování se provádí odpovídajícími lisovacími nástroji a čelistmi. Viega nabízí široký výběr lisovacích systémů rozdělených podle materiálů a oblasti použití. Maximální provozní tlaky a teploty v jednotlivých oblastech použití vyhledávejte v technických podkladech dodavatele. Výhody zpracování lisovací spojovací technikou jsou potvrzeny jak při nových instalacích, tak při případných opravách na již existujících instalacích.

PARAMETRY:
Druh tvarovky: systémová
Primární materiál tvarovky: červený bronz
Typ tvarovky: oblouk
Rozměr tvarovky: 22x3/4", 90°
Použití tvarovky: plyn
Spoj tvarovky: vnější závit
Systém tvarovky: PROFIPRESS G
Model tvarovky: 2614
Výrobce: Viega
