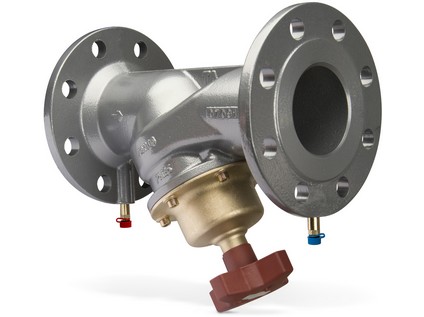

Ventil Heimeier STAF DN65 PN16 uzavírací a vyvažovací šedá litina 52-181-065 (52186065)

Podrobný popis

Vyvažovací ventily – PN 16 a PN 25 – DN 20-400 Přírubový vyvažovací ventil ze šedé litiny (STAF) a z tvárná litina (STAF-SG) umožňuje přesné vyvážení v širokém spektru aplikací. STAF/STAF-SG je ideální pro použití v sekundárních okruzích vytápěcích nebo chladicích soustav. Oblast použití: Soustavy vytápění a chlazení.Funkce: Vyvažování Nastavení s aretací Měření průtoku, tlaků a teploty Uzavírání (vyvažovací kuželka DN 65-400 je tlakově vyvážená).Rozměry: STAF: DN 65-150 STAF-SG: DN 20-400Tlaková třída: STAF: PN 16 STAF-SG: PN 16 a PN 25 (dle typu)Teploty: Max. pracovní teplota: 120 °C. Pro vyšší teploty (max. 150 °C), kontaktujte IMI Hydronic Engineering. Min. pracovní teplota: STAF: -10°C STAF-SG: -20°CKapaliny: Voda a neutrální kapaliny, nemrznoucí směsi na bázi glykolu (0-57%).Materiál: Těleso, STAF: šedá litina EN-GJL-250 (GG 25). Těleso, STAF-SG: tvárná litina EN-GJS-400-15.DN 20-150: víko, kuželka a vřeteno: AMETAL®. DN 200-300: víko a kuželka: tvárná litina EN-GJS-400-15, vřeteno AMETAL®. DN 350-400: víko: tvárná litina EN-GJS-400-15, kuželka: tvárná litina EN-GJS-400-15 a bronz CuSn5Zn5Pb5 (EN 1982), vřeteno AMETAL®.Těsnění: EPDM. Podložka: PTFE. Upevňovací šrouby víka: Povrchově upravená ocel. Vsuvky pro měření: AMETAL® a EPDM. Hlavice: DN 20-50 polyamid a TPE, DN 65-150 polyamid, DN 200-400 hliník.AMETAL® je slitina mosazi od IMI Hydronic Engineering odolná proti odzinkování.Povrchová úprava: DN 20-200: epoxidový lak. DN 250-400: dvousložkový lak.Označení: Těleso: TA, PN, DN, šipka směru průtoku, materiál a datum výroby tělesa (rok, měsíc, den). CE-značení: CE: STAF (PN 16) DN 65-150, STAF-SG (PN 16) DN 200, STAF-SG (PN 25) DN 50-125. CE 0409*: STAF-SG (PN 16) DN 250-400, STAF-SG (PN 25) DN 150-400. *) Registrované těleso.Stavební délky: ISO 5752 série 1, BS 2080 a EN 558-1 série 1.
