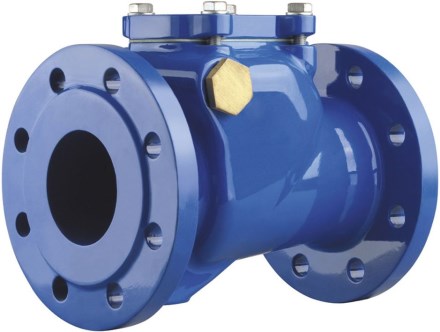

VAG RETA TYP 204 zpětná klapka DN50, PN10/16, měkkotěsnicí, se svislým sedlem, ocel/pryž, epoxid/litina

Podrobný popis

TECHNICKÉ PARAMETRY:
Jmenovitá světlost: DN 50
Stavební délka: 200 mm
Jmenovitý tlak: PN 10/16
Rozteč: 125 mm
Počet šroubů: 4xM16
Hmotnost: 10 kg

Materiál:
Těleso, víko, disk: šedá litina EN-GJL-250 (GG-25)
Čep: korozivzdorná ocel 1.4021 (13% Cr)
Sedlo tělesa: korozivzdorná ocel 1.4301˜(17%˜Cr) (Typ 203, 204)
Sedlo disku:
- antibakteriální pryž EPDM (Typ 201, 204)
Spojovací šrouby víka: korozivzdorná ocel A2 dle ISO 3506

Povrchová úprava:
- těžká protikorozní povrchová ochrana odpovídající kvalitě GSK. Litinové díly vně i uvnitř chráněny epoxidovým povrstvením (odstín RAL 5005)

- s oboustrannými přírubami dle EN 1092-2
- se svislým sedlem
- nízké tlakové ztráty díky velkému stupni otevření (více než 90 % průtočné plochy)
- dlouhá životnost díky materiálům sedla tělesa a disku
- velké víko umožňuje čištění a výměnu disku bez nutnosti demontáže z potrubí
- s čisticí zátkou nebo s vnitřním obtokem pro vyrovnání tlaků před a za diskem

Klapka není uzavírací armatura! Klapka není vhodná pro pracovní média s obsahem abrazivních částic a pro média, která obsahují pevné částice, jež by mohly omezit volný pohyb disku (provazce, textilie, aj.)

Zpětná klapka se svislým sedlem v měkkotěsnicím i kovotěsnicím provedení. Vhodná pro čističky vod, rozvody vody, elektrárny, průmysl a technologie předběžné úpravy kalu.
PARAMETRY:
Typ klapky IS: jednoduchá
Napojení klapky IS: přírubová
Rozměr klapky IS: DN 50
Médium klapky IS: voda
Měkkotěsnící klapka IS: ano
Kovotěsnící klapka IS: ne
Materiál klapky IS: litina
Výrobce: VAG
