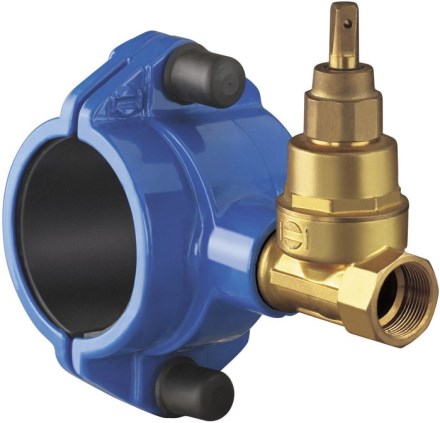

VAG HOD TYP 510 navrtávací pas DN100, G1 1/4", pro PVC a PE-HD, se šoupátkem, litina

Podrobný popis

TECHNICKÉ PARAMETRY:
Jmenovitá světlost: DN 100
Vnější průměr potrubí: 110 mm
Vnitřní závit: G 1 1/4"
Výška: 230 mm
Šířka objímky: 130 mm
Hmotnost: 8,4 kg

Materiál:
Navrtávací pas:
Těleso: tvárná litina EN-GJS-400-15 (GGG-40)
Těsnění: antibakteriální pryž EPDM
Objímka: tvárná litina EN-GJS-400-15 (GGG-40) (Typ 511, 510)
Třmen: korozivzdorná ocel 1.4301 (17% Cr) (Typ 513)
Spojovací šrouby: korozivzdorná ocel A2 dle ISO 3506

Šoupátko:
Těleso, víko, klín: kovaná mosaz
Vřeteno: korozivzdorná ocel 1.4021 (13% Cr)
Těsnění: antibakteriální pryž EPDM
Klín: celopogumován antibakteriální pryží EPDM

- těžká protikorozní povrchová ochrana odpovídající kvalitě GSK
- litinové díly jsou vně i uvnitř chráněny epoxidovým povrstvením (odstín RAL 5005)

- pro potrubí z PVC a PE-HD
- nadstandardně široká objímka
- pas může sloužit i jako opravný třmen

Určení:
- pitná a surová voda při dovolené pracovní teplotě do 50?°C
- pracovní přetlak max. 1,6? MPa

- měkkotěsnicí dle EN 1074
- vnitřní G závit dle ISO 228
- pas pro navrtávku zavodněného potrubí a montáž vodovodní přípojky
- šoupátko může plnit funkci domovního uzávěru vody
- přednostně určeno pro boční navrtávku
- jednoduchá montáž
- nízké utahovací momenty
- pas a armatura dodávány jako nerozebíratelný celek

Navrtávací pas pro navrtávku zavodněného potrubí pod tlakem a montáž vodovodní přípojky. Pas je osazen mosazným šoupátkem, které může plnit funkci domovního uzávěru vody. Vhodný pro domovní přípojky komunálních rozvodů vody.
PARAMETRY:
Dimenze hlavního řadu navrtávacího pasu: DN 100
Dimenze přípojky navrtávacího pasu: 1 1/4"
Materiál navrtávacího pasu: litina
Materiál hlavního řadu navrtávacího pasu: plast
Navrtávací pas s kohoutem: ne
Označení navrtávacího pasu: HOD 510
Navrtávací pas se šoupátkem: ano
Výrobce: VAG
