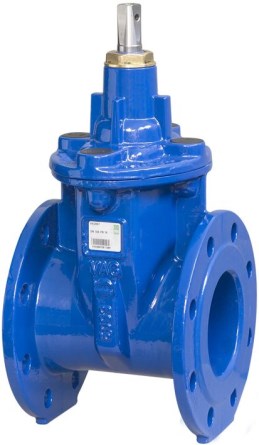

VAG EKO PLUS TYP 001 šoupátko DN80, PN10-16, přírubové, měkkotěsnící plnoprůtočné, uzavírací, krátké, pitná voda, litina

Podrobný popis

TECHNICKÉ PARAMETRY:
Jmenovitá světlost: DN 80
Stavební délka: 180 mm
Šířka: 206 mm
Rozteč: 160 mm
Počet šroubů: 8xM16
Jmenovitý tlak: PN 10/16
Otáčky/zdvih: 20,5
Průtočná rychlost při prac. přetlaku: do 1,0?MPa max. 3?m/s; 1,0?– 1,6?MPa max. 4?m/s
Hmotnost: 15,5 kg

Materiál:
Těleso, víko, klín: tvárná litina EN-GJS-400-15?(GGG-40)
Klín: celopogumován antibakteriální pryží EPDM
Vřeteno: korozivzdorná ocel 1.4021?(13%?Cr)
O-kroužky: pryž NBR
Spojovací šrouby víka: korozivzdorná ocel A2 dle ISO 3506
Ucpávkový šroub, vřetenová matice: kovaná mosaz

- s volným koncem vřetene
- od DN 200 dodáváno se závěsným okem pro snadnější manipulaci
- u DN 500 a DN 600 je EKO®plus Měkkotěsnicí šoupátko standardně vybaveno vnějším obtokem (tzv. bypassové potrubí)
- s oboustrannými přírubami dle EN 1092-2
- se třemi O-kroužky v ucpávce
- vřeteno točivé nestoupající se závitem uvnitř šoupátkové komory
- klín celopogumován antibakteriální pryží s vedením po celé délce zdvihu
- velmi nízké ovládací momenty díky plastovému vedení na klínu
- bezúdržbové korozivzdorné utěsnění vřetene
- šrouby víka není nutné dodatečně zalévat voskem
- při plně otevřeném šoupátku je možné vyměnit ucpávku i pod tlakem
- konstrukce se zvýšenou bezpečností proti stržení závitu vřetene a vřetenové matice
- vřeteno kované z jednoho kusu se závitem válcovaným za studena
- vhodné pro podtlak až 0,01 MPa (90% vakuum)

Měkkotěsnicí šoupátko s nestoupajícím vřetenem pro použití ve vodárenských aplikacích.
Vhodné pro vodárenské technologie, rozvody vody, retenční nádrže dešťových vod a kalníky, elektrárny a průmysl.
PARAMETRY:
Označení šoupátka IS: EKO PLUS TYP 001
Typ šoupátka IS: přírubové
Měkotěsnící šoupátko IS: ano
Kovotěsnící šoupátko IS: ne
Rozměr šoupátka IS: DN 80
Materiál těla šoupátka IS: tvárná litina
Materiál těsnění šoupátka IS: NBR
Médium šoupátka IS: voda
Výrobce: VAG
