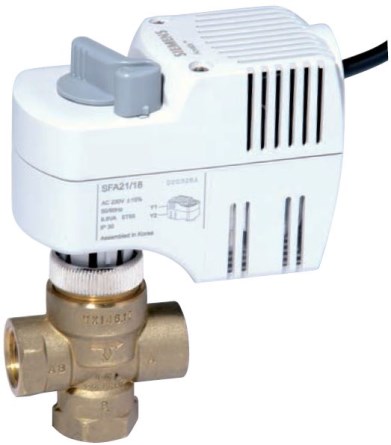

SIEMENS regulační sada DN25 s elektrickým pohonem AC 230 V

Podrobný popis

Sada obsahuje:
- 3-cestný zónový ventil s vnitřním závitem
- elektrický pohon s dvoudobým řídicím signálem

TECHNICKÉ PARAMETRY VENTIL:
Světlost: DN 25
Zdvih: 2,5 mm
Připojovací kabel: 1,5 m

VÝKONOVÉ PARAMETRY VENTIL:
Výkon při ? T = 10 K: 10,0 až 16,5 kW
Výkon při ? T = 15 K: 15,1 až 24,7 kW
Teplota média: 1 až 110 °C
Hodnota Kv: 5 m3/h

TECHNICKÉ PARAMETRY ELEKTRICKÝ POHON:
Zdvih: 2,5 mm
Délka připojovacího kabele: 1,8 m

VÝKONOVÉ PARAMETRY ELEKTRICKÝ POHON:
Napájení: AC 230 V
Přestavovací síla: 135 N
Doba přeběhu: 10 s

Materiál: tělo ventilu/mosaz

- regulace přímých a rozdělovacích topných okruhů ve větracích a klimatizačních systémech, např. pro indukční a fancoilové jednotky, malé ohřívače a malé chladiče pro 2-trubkové i 4-trubkové systémy a pro regulaci topných okruhů

Výše zmíněné výkony platí za předpokladu, že teplonosnou látkou je voda a tlakový spád na plně otevřeném regulačním ventilu je v rozmezí od 3 do 8 kPa. Pro jiné aplikace (např. pro CZT, glykolové směsi atd.) je třeba provést návrh výpočtem nebo návrhovým pravítkem.
PARAMETRY:
Typ ventilu: zónový ventil
Označení ventilu: SXI46
Rozměr ventilu (DN /"/mm): DN 25
Materiál ventilu: mosaz
Použití ventilu: voda;topení
Připojení ventilu: závitový
Provozní tlak ventilu: 16 bar
Výrobce: Siemens
