Podrobný popis

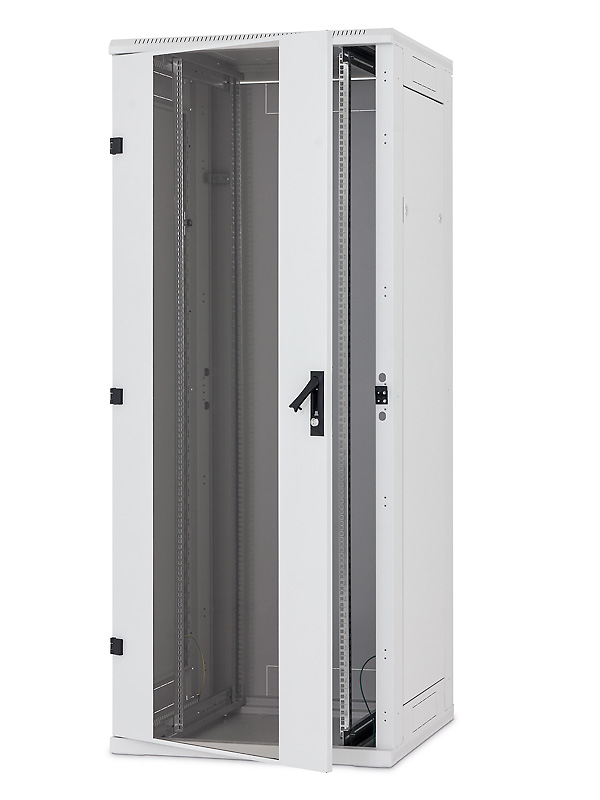

Svařovaný skelet 19" stojanového rozvaděče Triton s prosklenými dveřmi, odnímatelnými bočnicemi a zadním krytem. Rozvaděč nabízí krytí IP 20 a nosnost 1200 kg (1500 kg s zesilujícím prvkem). Jeho rozměry jsou 800 x 600 mm s výškou 22 U.
Vlastnosti:
Zesílený skelet - ocelový plech 1,3 mm
Čtyřbodové uchycení posuvné ližiny - ocelový plech 2,5 mm
Kliky triton - výměnou plastového modulu (není příbalem) lze zvolit zámkovou vložku klasickou nebo polocylindrickou (patent PUV 2013-27443)
Rozšířené stojiny skeletu - umožňují montáž příslušenství, např. vyvazovací a rozvodné panely
Perforované stojiny - otvory v celé výšce stojin odpovídají unitové roztěči vertikálních lišt
Laserové značení vertikálních lišt - ocelový plech 2 mm
Hlavní zemnící bod M8
Nasazovací panty - standardní dveřní panty je možno nahradit nasazovacími
Všechny oddělitelné části jsou vzájemně pospojeny dle požadavků příslušné normy
Vylamovací záslepky
Lemová hrana - příbalem 1 m
Volitelné příslušenství:
Horizontální vyvazovací panel RAC-VP-D5x-X1
Vertikální vyvazovací panel RAX-VP-Vxx-X2
Rozvodné panely - možnost instalace PDU do stojin rozvaděče pomocí držáku (volitelné příslušenství).
Zvýšené krytí IP30:
Snadnou montáží ochranných lišt na horní a spodní část rámu předních dveří a zadního krytu je možné zvýšit krytí rozvaděče na IP 30.
RAC-IP-X01-X1 pro rozvaděče šíře 600 mm
RAC-IP-X02-X1 pro rozvaděče šíře 800 mm
Navýšení nosnosti z 1200 kg na 1500 kg:
Zesilující prvek vertikálních lišt RAX-VR-Txx-X2
Uzavřený profil z materiálu tloušťky 1,5 mm (4 ks). Zvýší nosnost rozvaděče až na 1500 kg.
Doporučená vyztužující sada RAX-VR-Txx-Yx
Pro rozvaděče šíře 800 mm. Její montáž stabilizuje rozvaděč a zároveň umožňuje vertikální vyvázání kabeláže.
Specifikace:
Materiál dveří: bezpečnostní kalené sklo tl. 4 mm
Materiál rozvaděče: ocelový plech
Odnímatelné bočnice: Ano

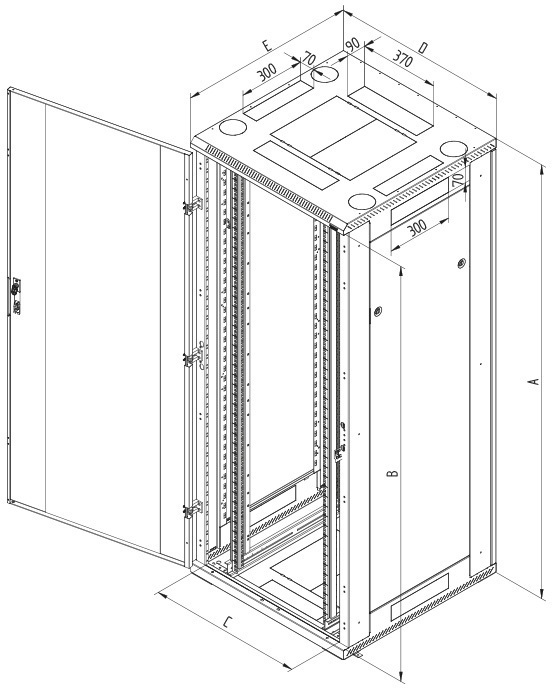

Rozměry: 800 x 600 mm, výška 22 U
Nosnost 1200 kg
Krytí: IP20
Barva: šedá
Obsah balení:
2x klíč - odnímatelné kryty
2x klíč - přední dveře
16x plovoucí matice M6
1x protiprachová záslepka
Lemová hrana 1 m
4x rektifikační šroub/noha pro rozvaděč
4x matice M10
