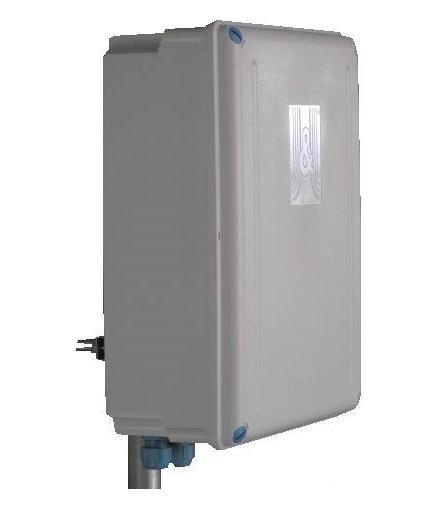

Outdoor box J&J Jirous GentleBox JC-320MCX se směrovou dvoupolarizační anténou 20dBi, 5GHz

Podrobný popis

Nové řešení z produkce renomovaného českého výrobce JIROUS - dvoupolarizační panelovou anténu umožňující duplexní datové přenosy. GentleBox JC-320 je 20dB úzce směrová anténa integrovaná v outdoor boxu pro venkovní montáž s libovolným aktivním prvkem. Integrovaná 5GHz anténa s binomickým rozložením amplitudy pro optimální potlačení rušení, dodávka včetně kabelové průchodky, distančních šroubků pro uchycení boardu a polohovacího držáku na stožár/konzoli a integrovaného pigtailu s MMCX konektorem. Integrovaná přepěťová ochrana je tvořena strukturou plošného spoje vlastní antény a je založena na principu stejnosměrného zkratování antény tak, aby se naindukované přepětí nedostalo na střední vodič koaxiálního konektoru. Ochrana je efektivní v případě běžně generovaných atmosférických poruch, nikoliv v případě přímého či blízkého zásahu bleskem. Použití: • GentleBOX JC-320 je vhodný pro duplexní spoje i MIMO • GentleBOX JC-320 obsahuje integrovanou dvoupolarizační 5GHz anténu s binomickým rozložením amplitudy pro optimální potlačení postranních laloků a s přepěťovou ochranou. • GentleBOX JC-320 je optimální řešení pro vzdálenější klienty v pásmu 5GHz. • GentleBOX JC-320 je optimální řešení pro přístupový 5GHz. • GentleBOX je kompletní a ideální venkovní box pro AP, RouterBOARD a další elektroniku. • S GentleBOXem zapomeňte na rozměřování a vrtání! Vše je připraveno. • S GentleBOXem zapomeňte na shánění kabelových průchodek a montážního materiálu! Vše je přibaleno. Potřebujete jen 1 plochý, 2 křížové šroubováky (PH1 a PH2) a maticový klíč č.13. • S GentleBOXem už žádné protáčení kabelových průchodek při dotahování a povolování kabelů - prolisy zajišťují průchodky proti otáčení. • V GentleBOXu jsou připraveny drážky a otvory pro snadnou montáž RouterBOARD, nebo jiné elektroniky včetně šroubů a plastových sloupků. • Zjednodušená montáž RB711, RB433, RB800, ALIX2, ALIX3, Compex, Wispstation, viz obrázky • Dosažitelné vzdálenosti si vypočtěte v sekci výpočty Technické parametry: • Frekvenční rozsah 4,9 - 6,1 GHz • Zisk 5,45-5,85 GHz 20 dBi ±0,5 • PSV 1,8 • Vyzařovací úhel -3dB H rovina 10°- 11° / V rovina 18°- 20° • Předozadní poměr ? 35 dB • Polarizace duální H a V • Konektor na kabelu MMCX • Izolace mezi konektory ? 43 dB • Materiál UV stabilizovaný plast ABS, Polyamid • Montáž na stožár o 27 - 74 mm • Předlisované otvory pro celkem 8 kabelových průchodek (4x Pg11,4x M20) • Vnější rozměry 326 x 326 x 113 mm • Vnitřní rozměry 309 x 309 x 88 mm • Instalace: dodávka včetně polohovacího držáku (elevace +/- 20°) na stožár/konzoli o průměru 27-74mm • Výstupy: 8 předlisovaných otvorů pro průchodky (4x PG11, 4x M20) Součástí dodávky: Neztratné bajonetové "šrouby" pro snadné uzavření GentleBOXu. - 4 ks Speciální držák na stožár o 27 - 74 mm. - 1 ks Kabelová průchodka M20 pro kabely o 4 - 10 mm, extra modrá kvalita. - 1 ks Šrouby pro uchycení elektroniky + plastové distanční sloupky. - 8 + 8 ks
