Kotel Atmos DC 20 GS 20kW GENERÁTOR dřevoplyn 0015

Podrobný popis

Kotel Atmos DC 20 GS

Kotle řady Generátor se vyznačují speciálním topeništěm, které je z obou stran vyloženo keramickými tvarovkami, ve spodní části opatřené otvory pro přívod předehřátého primárního vzduchu.
Jsou konstruovány pro spalování dřeva, na principu generátorového zplynování s použitím odtahového ventilátoru (S), který odsává spaliny z kotle a vhání spalovací vzduch do kotle.

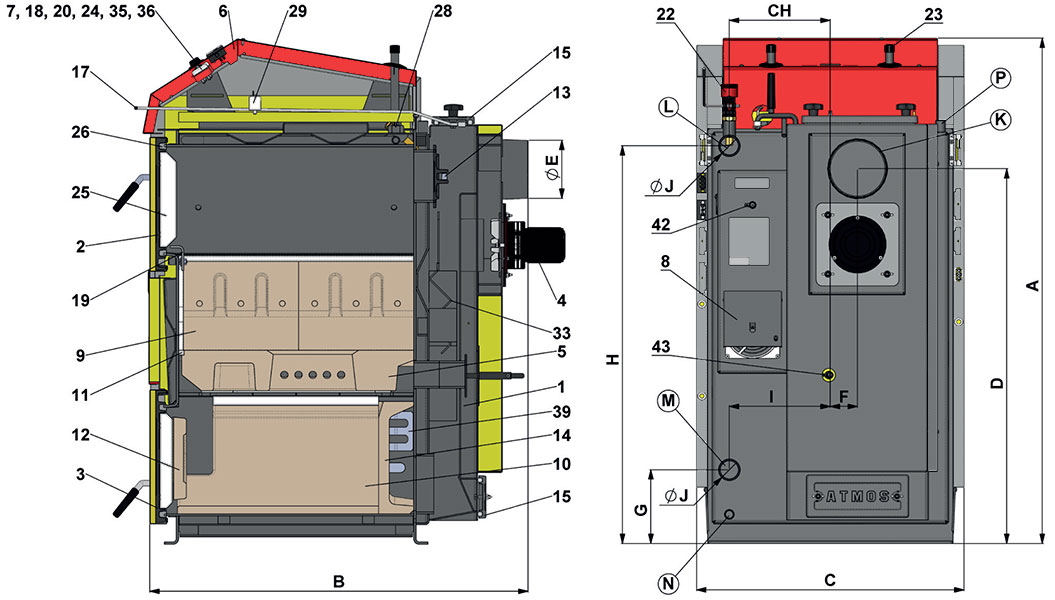

Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o tloušťce 3 až 8 mm. Tvoří je násypka paliva (6 mm) , která je ve spodní části opatřena zplynovací tryskou s podélným otvorem pro průchod spalin a plynů. Dohořívací prostor pod ní je opatřen keramickými tvarovkami pro ideální vyhoření všech spalitelných látek s vysokou účinností při ekologicky šetrném spalování. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín.

Výhody zplynovacích kotlů na kusové dřevo ATMOS

• Možnost spalovat velké kusy dřeva (kusové dřevo)
• Velký zásobník paliva – dlouhá doba hoření
• Vysoká účinnost 88, až 91,2 % podle typu – primární i sekundární vzduch je předehříván na vysokou teplotu
• Ekologické spalování – kotel dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189
• Odtahový ventilátor – bezprašné vybírání popela, kotelna bez kouře
• Chladící smyčka proti přetopení – bez rizika poškození kotle
• Automatické vypnutí kotle po dohoření paliva – spalinový termostat
• Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme 1x týdně)
• Kotel bez trubkovnice – snazší čištění
• Malé rozměry a nízká hmotnost
• Možnost volby dvířek P / L (pravá/levá)
• Vysoká kvalita

Instalace

Zplynovací kotle na dřevo ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem v případě použití elektronické regulace ATMOS ACD 03/04) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 – 90 °C.
Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které nám sníží spotřebu paliva a zvýší komfort vytápění.

Technické údaje		Typ kotle
		DC15GS	DC20GS	DC25GS	DC32GS	DC40GS	DC50GSX	DC70GSX
Výkon kotle	kW	15	20	25	32	40	49	70
Výhřevná plocha	m2	1,8	2	2,7	2,9	3,2	3,5	4,3
Objem palivové šachty	dm3 (l)	66	80	120	120	160	210	280
Rozměr plnícího otvoru	mm	450 x 260	450 x 260	450 x 260	450 x 260	450 x 260	450 x 310	450 x 310
Předepsaný tah komína	Pa/mbar	16/0,16	20/0,20	23/0,23	25/0,25	25/0,25	25/0,25	26/0,26
Max. prac. přetlak vody	kPa/bar	250/2,5	250/2,5	250/2,5	250/2,5	250/2,5	250/2,5	250/2,5
Hmotnost kotle	kg	302	343	431	436	485	538	690
Průměr odtahového hrdla	mm	150/152	150/152	150/152	150/152	150/152	150/152	180
Krytí el. části	IP	20	20	20	20	20	20	20
Elektrický příkon	W	50	50	50	50	50	50	50
Účinnost	%	91,2 %	90,6 %	90,3 %	89,3 %	88,8 %	90,6 %	90,3 %
Třída kotle dle ČSN EN 303-5		5	5	5	5	5	5	5
Třída energetické účinnosti		A+	A+	A+	A+	A+	A+	A+
Teplota spalin při jmenovitém výkonu	°C	134	166	158	171	250	165	161
Hmotn. průtok spalin při jmenovitém výkonu	kg/s	0,010	0,012	0,015	0,018	0,022	0,025	0,034
Předepsané palivo (preferované)		Suché dřevo o výhřevnosti 15 – 18 MJ/kg-1, průměr 80 – 150 mm a vlhkosti 12 – 20 %
Průměrná spotřeba paliva	kg.h-1	4,1	5,5	6,8	8,6	10	13	18
Délka dřeva	mm	250	330	530	530	530	530	730
Doba hoření při jmenovitém výkonu	hod.	2	2	3	2	3	3	3
Objem vody v kotli	l	56	64	80	80	90	120	170
Hydraulická ztráta kotle	mbar	0,20	0,22	0,22	0,23	0,22	0,23	0,22
Minimální objem vyrovnávací nádrže	l	500	500	500	500	500	500	750
Připojovací napětí	V/Hz	230/50
