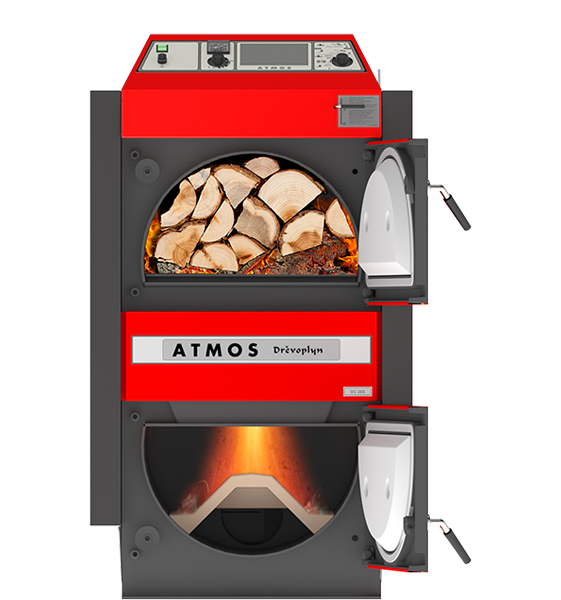

Kotel Atmos DC 18 S PRAVÝ - 20kW dřevoplyn 0007

Podrobný popis

Zplynovací kotle na dřevo – Dřevoplyn

Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o tloušťce 3 až 8 mm. Tvoří je násypka paliva (6 mm), která je ve spodní části opatřena zplynovací tryskou s podélným otvorem pro průchod spalin a plynů. Dohořívací prostor pod ní je opatřen keramickými tvarovkami pro ideální vyhoření všech spalitelných látek s vysokou účinností při ekologicky šetrném spalování. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín.

Výhody zplynovacích kotlů na kusové dřevo ATMOS

• Možnost spalovat velké kusy dřeva (kusové dřevo)
• Velký zásobník paliva – dlouhá doba hoření
• Vysoká účinnost 85 až 92 % podle typu – primární i sekundární vzduch je předehříván na vysokou teplotu
• Ekologické spalování – kotel dle ČSN EN 303-5 třídy 4 a 5, EKODESIGN 2015/1189
• Odtahový ventilátor – bezprašné vybírání popela, kotelna bez kouře
• Chladící smyčka proti přetopení – bez rizika poškození kotle
• Automatické vypnutí kotle po dohoření paliva – spalinový termostat
• Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme 1x týdně)
• Kotel bez trubkovnice – snazší čištění
• Malé rozměry a nízká hmotnost
• Možnost volby dvířek P / L (pravá/levá) u vybraných typů
• Vysoká kvalita

Instalace

Zplynovací kotle na dřevo ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem v případě použití elektronické regulace ACD 03/04) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 – 90 °C.
Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Doporučujeme instalovat kotle s akumulačními nádržemi, které nám sníží spotřebu paliva a zvýší komfort vytápění.

Technické údaje		Typ kotle
		DC18S	DC22S	DC25S	DC30SX	DC32S	DC40SX	DC50S
Výkon kotle	kW	20	22	25/27	30	35	40	49,9
Výhřevná plocha	m2	1,8	2,1	2,3	2,3	2,9	2,9	3,8
Objem palivové šachty	dm3 (l)	60	95	95	95	13 5	135	180
Rozměr plnícího otvoru	mm	450 x 260	450 x 260	450 x 260	450 x 260	450 x 260	450 x 260	450 x 260
Předepsaný tah komína	Pa/mbar	18/0,18	23/023	23/0,23	24/0,24	24/0,24	24/0,24	25/0,25
Max. prac. přetlak vody	kPa/bar	250/2,5	250/2,5	250/2,5	250/2,5	250/2,5	250/2,5	250/2,5
Hmotnost kotle	kg	269	324	326	332	366	368	433
Průměr odtahového hrdla	mm	150/152	150/152	150/152	150/152	150/152	150/152	150/152
Krytí el. části	IP	20	20	20	20	20	20	20
Elektrický příkon	W	50	50	50	50	50	50	50
Účinnost	%	90,1 %	89,9 %	89,9 %	89,9 %	88,9 %	88,9 %	87,7 %
Třída kotle dle ČSN EN 303-5		5	5	5	5	5	5	4
Třída energetické účinnosti		A+	A+	A+	A+	A+	A+	A+
Teplota spalin při jmenovitém výkonu	°C	157	177	177	177	185	185	255
Hmotn. průtok spalin při jmenovitém výkonu	kg/s	0,012	0,014	0,015	0,017	0,020	0,022	0,025
Předepsané palivo (preferované)		Suché dřevo o výhřevnosti 15 – 18 MJ/kg-1, průměr 80 – 150 mm a vlhkosti 12 – 20 %
Průměrná spotřeba paliva	kg.h-1	5,6	6,2	7,2	7,6	9,2	10,2	13,2
Délka dřeva	mm	330	530	530	530	530	530	730
Doba hoření při jmenovitém výkonu	hod.	2	3	3	2	3	2	3
Objem vody v kotli	l	45	58	58	58	80	80	89
Hydraulická ztráta kotle	mbar	0,18	0,21	0,21	0,21	0,20	0,20	0,22
Minimální objem vyrovnávací nádrže	l	500	500	500	500	500	500	750
Spotřeba na topnou sezónu	Ø prost. metry	20	22	25	30	35	40	50
Připojovací napětí	V/Hz	230/50
EKODESIGN
Dotované kotle v ČR
Předepsaná minimální teplota vratné vody v provozu je 65 °C. Předepsaná provozní teplota kotle je 80 – 90 °C.
