Dotaz na produkt Na splátky ještě dnesKotel Atmos C 50 S
Jsou konstruovány pro spalování hnědého uhlí a dřeva jako náhradního paliva (zátop), na principu generátorového zplynování s použitím odtahového ventilátoru, který odsává spaliny z kotle. Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o síle 3 až 6 mm. Je tvořeno dvěma nad sebou posazenými komorami, vrchní slouží jako zásobník paliva, spodní jako spalovací komora a popelník. Mezi nimi je umístěn nový, patentem chráněný otočný rošt, který umožňuje dokonalé zplynování paliva a snadné odstraňování popela. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín.
Technické údaje | Typ kotle | ||||||
C15S | C18S | C25ST | C32ST | C40S | C50S | ||
Jmenovitý výkon | kW | 16 | 20 | 25 | 32 | 40 | 48 |
Výhřevná plocha | m2 | 1,6 | 1,8 | 2,6 | 3,1 | 3,2 | 3,5 |
Objem palivové šachty | dm3 (l) | 45 | 60 | 90 | 110 | 135 | 135 |

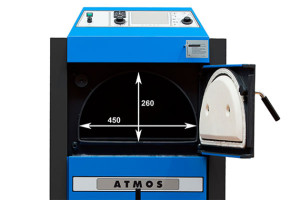

Rozměr plnícího otvoru | mm | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 | 450 x 260 |
Předepsaný tah komína | Pa/mbar | 16/0,16 | 20/0,20 | 23/0,23 | 25/0,25 | 28/0,28 | 28/0,28 |
Max. pracovní přetlak vody | kPa/bar | 250/2,5 | 250/2,5 | 250/2,5 | 250/2,5 | 250/2,5 | 250/2,5 |
Hmotnost kotle | kg | 273 | 295 | 379 | 415 | 434 | 492 |
Průměr odtahového hrdla | mm | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 |
Krytí el. části | IP | 20 | 20 | 20 | 20 | 20 | 20 |
Elektrický příkon | W | 50 | 50 | 50 | 50 | 50 | 50 |
Účinnost v celém rozsahu výkonu | % | 90,4 | 88,9 | 88,9 | 88,6 | 85,4 | 90,0 |
Třída kotle | 5 | 5 | 5 | 5 | 4 | 5 | |
Třída energetické účinnosti | B | C | C | C | C | B | |
Teplota spalin při jmenovitém výkonu | °C | 141 | 169 | 164 | 181 | 225 | 230 |
Hmotnostní průtok spalin při jmenovitém výkonu | kg/s | 0,010 | 0,012 | 0,016 | 0,018 | 0,022 | 0,025 |
Předepsané palivo (preferované) | Hnědé uhlí ořech 1 o výhřevnosti 17 – 20 MJ/kg-1 | ||||||
Náhradní palivo (zátop) | Suché dřevo o výhřevnosti 15 – 18 MJ/kg-1, průměr 80 – 120 mm a o vlhkosti 12 – 20 % | ||||||
Maximální délka dřeva | mm | 250 | 330 | 330 | 430 | 530 | 530 |
Doba hoření při jmenovitém výkonu pro uhlí | hod. | 4 | 4 | 4 | 5 | 5 | 4 |
Doba hoření při jmenovitém výkonu pro dřevo | hod. | 2 | 2 | 2 | 3 | 3 | 2 |
Objem vody v kotli | l | 37 | 45 | 68 | 74 | 77 | 105 |
Hydraulická ztráta kotle | mbar | 0,17 | 0,18 | 0,20 | 0,22 | 0,22 | 0,22 |
Připojovací napětí | V/Hz | 230/50 | |||||
Ekodesign | |||||||
Předepsaná minimální teplota vratné vody v provozu je min. 65 °C. | |||||||
Předepsaná provozní teplota kotle je 80 – 90 °C. |

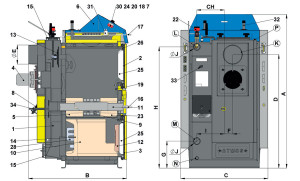

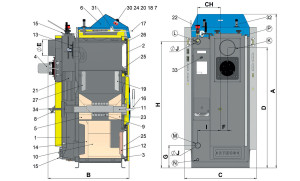

Legenda k nákresu kotlů | |||
1. | Těleso kotle | 21. | Trubkový výměník – trubkovnice (C25ST, C32ST, C50S) |
2. | Dvířka plnící (vrchní) | 22. | Regulátor výkonu – HONEYWELL FR124 |
3. | Dvířka popelníková (spodní) | 23. | Žáruvzdorná tvarovka – kostka přední |
4. | Ventilátor – odtahový (S) | 24. | Regulační (kotlový) termostat ventilátoru |
5. | Žáruvzdorná tvarovka – kostka zadní | 25. | Výplň dvířek – Sibral |
6. | Ovládací panel | 26. | Těsnění dvířek – šňůra 18 x 18 |
7. | Bezpečnostní termostat | 27. | Clona topeniště – zadní CxxST |
8. | Regulační klapka | 28. | Brzdič – podél kulového prostoru (C50S) |
9. | Rošt (segment) | 30. | Spalinový termostat |
10. | Žáruvzdorná tvarovka – kulový prostor | 31. | Kondenzátor pro odtahový ventilátor – 1μF |
11. | Roštová trubka | 32. | Chladící smyčka proti přetopení |
12. | Žáruvzdorná tvarovka – půlměsíc (clona dvířek) | 33. | Regulace primárního vzduchu |
13. | Zatápěcí záklopka | 34. | Regulace sekundárního vzduchu |
14. | Žáruvzdorná tvarovka – zadní čelo kulového prostoru | ||
15. | Víko čistící | ||
16. | Roštovací páka | K | – hrdlo kouřovodu |
17. | Táhlo roztápěcí záklopky | L | – výstup vody z kotle |
18. | Teploměr | M | – vstup vody do kotle |
19. | Clona rámečku, clona topeniště – přední | N | – nátrubek pro napouštěcí kohout |
20. | Vypínač | P | – nátrubek pro čidlo ventilu ovládajícího chladící smyčku |
