Kotel Atmos C 15 S 16kW KOMBI 2240

Podrobný popis

Kotel Atmos C 15 S

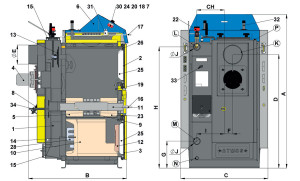

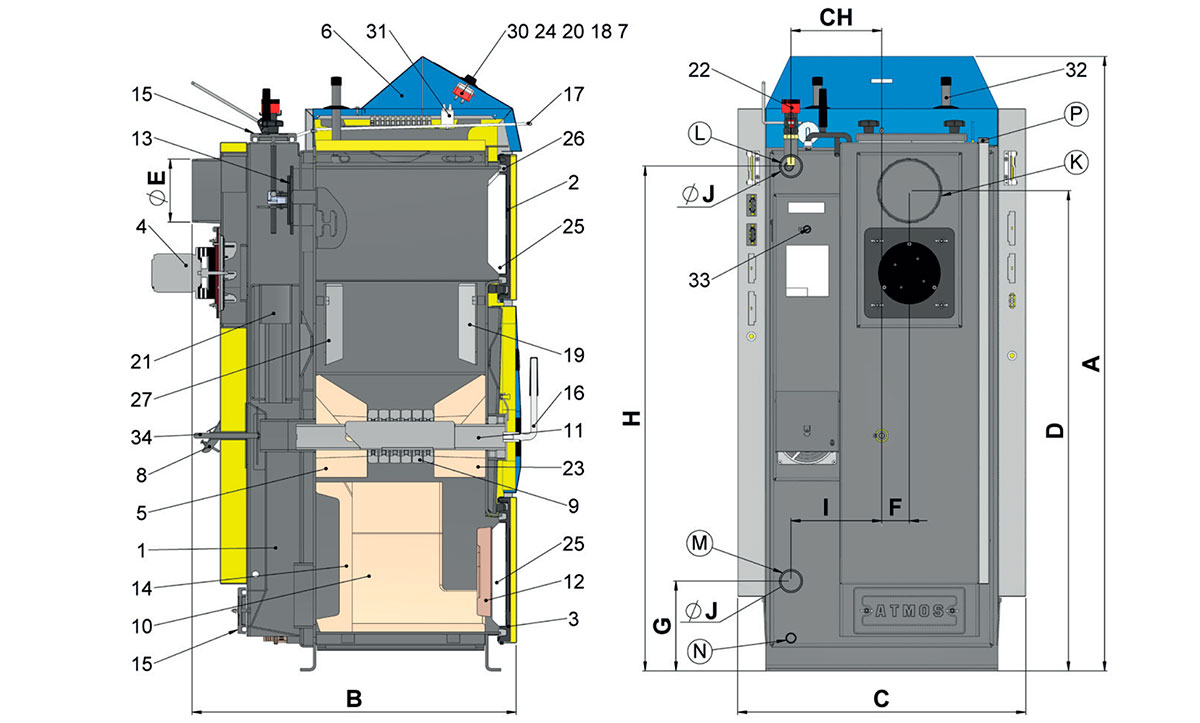

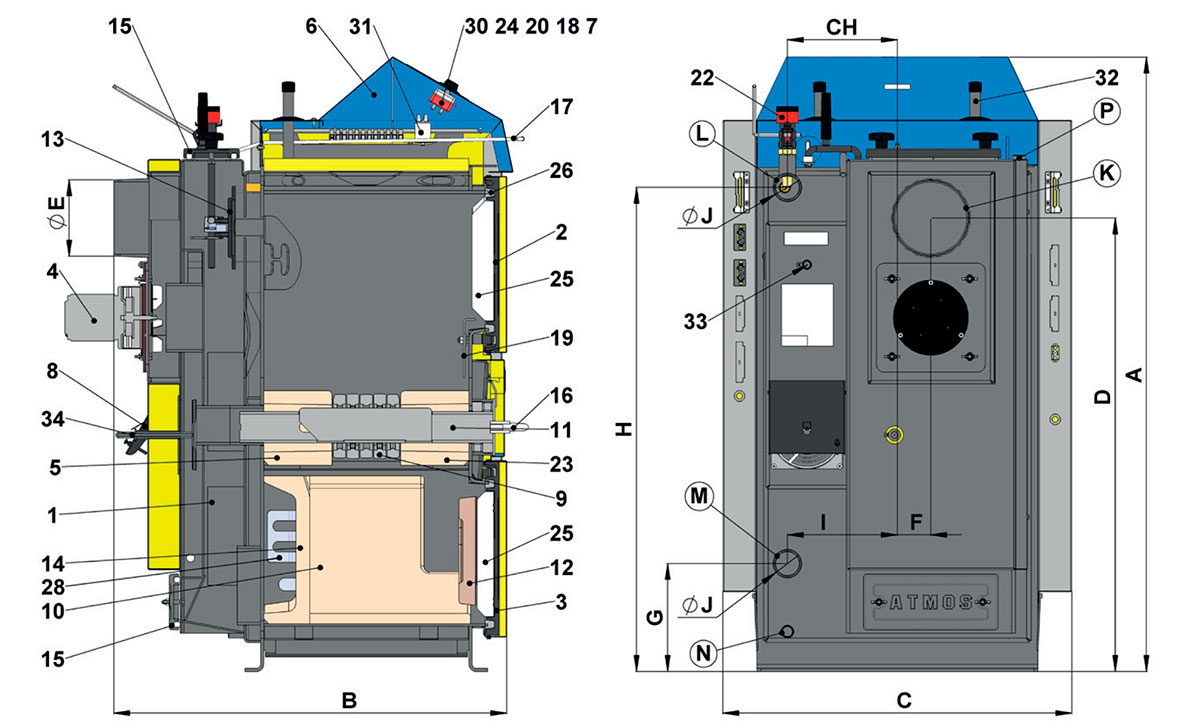

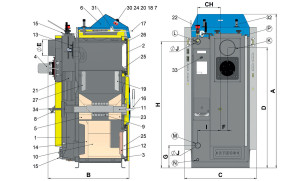

Jsou konstruovány pro spalování hnědého uhlí a dřeva jako náhradního paliva (zátop), na principu generátorového zplynování s použitím odtahového ventilátoru, který odsává spaliny z kotle. Těleso kotlů je vyrobeno jako svařenec z kvalitních ocelových plechů o síle 3 až 6 mm. Je tvořeno dvěma nad sebou posazenými komorami, vrchní slouží jako zásobník paliva, spodní jako spalovací komora a popelník. Mezi nimi je umístěn nový, patentem chráněný otočný rošt, který umožňuje dokonalé zplynování paliva a snadné odstraňování popela. V zadní části tělesa kotlů je svislý spalinový kanál, opatřený ve vrchní části zatápěcí záklopkou. Vrchní část spalinového kanálu je opatřena odtahovým hrdlem pro připojení na komín.

 Výhody zplynovacích kotlů na uhlí ATMOS

• Možnost spalovat kvalitně hnědé uhlí a dřevo jako náhradní palivo
• Velký zásobník paliva = dlouhá doba hoření
• Vysoká účinnost 85,4 až 90,4 % dle typu – primární i sekundární vzduch je předehříván na vysokou teplotu
• Ekologicky šetrnější spalování – kotel dle ČSN EN 303-5 třídy 4 a 5, EKODESIGN 2015/1189
• Odtahový ventilátor – bezprašné vybírání popela, kotelna bez kouře
• Chladící smyčka proti přetopení – bez rizika poškození kotle
• Automatické vypnutí kotle po dohoření paliva – spalinový termostat
• Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme 1x/ týden, u uhlí 1x/ denně)
• Snadné čištění – (C25ST, C32ST, C50S – kotle s trubkovnicí)
• Malé rozměry a nízká hmotnost
• Možnost volby dvířek P / L (pravá/levá)
• Vysoká kvalita

Technické údaje		Typ kotle
		C15S	C18S	C25ST	C32ST	C40S	C50S
Jmenovitý výkon	kW	16	20	25	32	40	48
Výhřevná plocha	m2	1,6	1,8	2,6	3,1	3,2	3,5
Objem palivové šachty	dm3 (l)	45	60	90	110	135	135

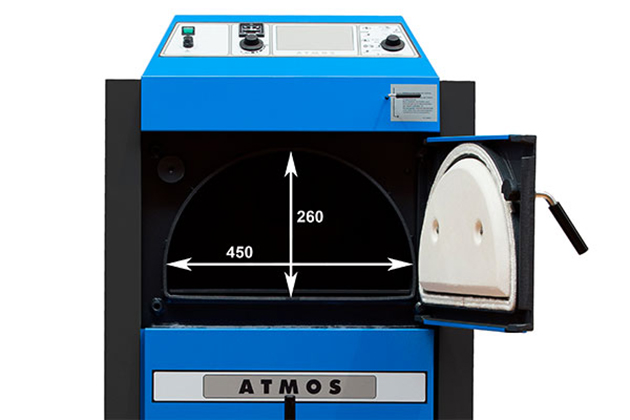

Rozměr plnícího otvoru	mm	450 x 260	450 x 260	450 x 260	450 x 260	450 x 260	450 x 260
Předepsaný tah komína	Pa/mbar	16/0,16	20/0,20	23/0,23	25/0,25	28/0,28	28/0,28
Max. pracovní přetlak vody	kPa/bar	250/2,5	250/2,5	250/2,5	250/2,5	250/2,5	250/2,5
Hmotnost kotle	kg	273	295	379	415	434	492
Průměr odtahového hrdla	mm	150/152	150/152	150/152	150/152	150/152	150/152
Krytí el. části	IP	20	20	20	20	20	20
Elektrický příkon	W	50	50	50	50	50	50
Účinnost v celém rozsahu výkonu	%	90,4	88,9	88,9	88,6	85,4	90,0
Třída kotle		5	5	5	5	4	5
Třída energetické účinnosti		B	C	C	C	C	B
Teplota spalin při jmenovitém výkonu	°C	141	169	164	181	225	230
Hmotnostní průtok spalin při jmenovitém výkonu	kg/s	0,010	0,012	0,016	0,018	0,022	0,025
Předepsané palivo (preferované)		Hnědé uhlí ořech 1 o výhřevnosti 17 – 20 MJ/kg-1
Náhradní palivo (zátop)		Suché dřevo o výhřevnosti 15 – 18 MJ/kg-1, průměr 80 – 120 mm a o vlhkosti 12 – 20 %
Maximální délka dřeva	mm	250	330	330	430	530	530
Doba hoření při jmenovitém výkonu pro uhlí	hod.	4	4	4	5	5	4
Doba hoření při jmenovitém výkonu pro dřevo	hod.	2	2	2	3	3	2
Objem vody v kotli	l	37	45	68	74	77	105
Hydraulická ztráta kotle	mbar	0,17	0,18	0,20	0,22	0,22	0,22
Připojovací napětí	V/Hz	230/50
Ekodesign
Předepsaná minimální teplota vratné vody v provozu je min. 65 °C.
Předepsaná provozní teplota kotle je 80 – 90 °C.
