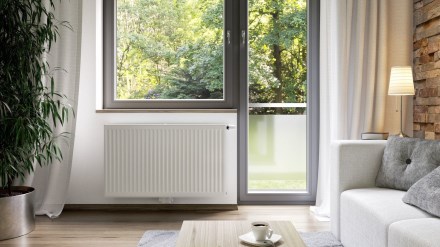

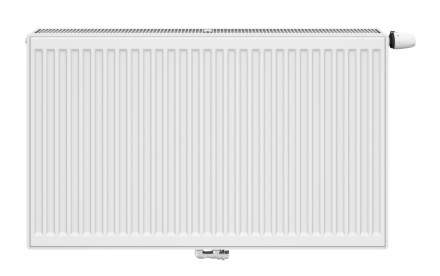

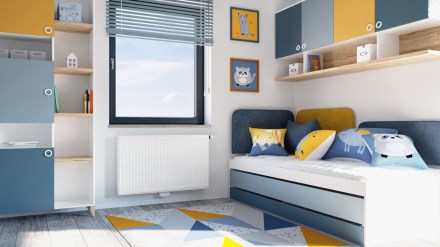

KORADO RADIK VKM8 deskový radiátor 22-500/700, pravé spodní/středové připojení, white RAL9016

Podrobný popis

Model RADIK VKM8 je deskové otopné těleso v provedení VENTIL KOMPAKT, které umožňuje spodní středové nebo pravé spodní připojení na otopnou soustavu. Typy 20, 21, 22 a 33 mají jednotnou vzdálenost spodního středového připojení od stěny.

Desková otopná tělesa RADIK VKM8 jsou svou konstrukcí určena pro moderně řešené otopné soustavy s nuceným oběhem teplonosné látky a horizontálně vedeným rozvodným potrubím pod otopným tělesem v podlaze, ve stěně nebo po stěně zakryté lištou.

Ze zadní strany jsou přivařeny dvě horní a dolní příchytky. Otopná tělesa o délce 1800 mm a delší mají navařených šest příchytek. Výjimku tvoří desková otopná tělesa výšky 200 mm, která nemají ze zadní strany navařeny příchytky.

RADIK jsou ocelová desková otopná tělesa s přirozeným prouděním vzduchu kolem jejich přestupní plochy. Jsou vyráběna v jednoduchém, zdvojeném nebo tří deskovém provedení. Základní přestupní plochu tvoří tvarovaná deska s horizontálně a vertikálně uspořádanými kanálky. Pro zvýšení tepelného výkonu je u některých typů na vnitřní stranu desky přivařena přídavná přestupní plocha. Deska je vyrobena ze dvou výlisků z ocelového plechu, které jsou v místě vertikálních prolisů spojeny bodovými a po obvodě švovými sváry. Je použit ocelový plech válcovaný za studena s nízkým obsahem uhlíku.

Všechna otopná tělesa jsou vybavena odvzdušňovací zátkou a příslušným počtem zaslepovacích zátek. Všechny vývody u deskových otopných těles RADIK mají stejný průměr s vnitřním závitem G1/2“.

Desková otopná tělesa RADIK jsou určena k montáži do otopných soustav ústředního vytápění budov s maximálním provozním přetlakem 1,0 MPa, ve kterých se používá jako teplonosná látka voda nebo vodní roztoky o nejvyšší přípustné provozní teplotě 110 °C. Jsou určena pro jednotrubkové a dvoutrubkové otopné soustavy s nuceným a některá i se samotížným oběhem. Tělesa musí být odborně instalována v teplovodních tepelných soustavách, které jsou odborně provedeny podle VDI 2035 s ohledem na ochranu proti škodám způsobeným korozí a vodním kamenem. Nízký obsah vody v otopném tělese umožňuje pružnou reakci otopné soustavy na potřebu tepla ve vytápěné místnosti a účinnou termoregulaci.

Všechna otopná tělesa jsou dodávána s bočními kryty a s horní mřížkou.

PARAMETRY:
Max výkon 75/65/20°C (W): 1013
Barva radiátoru (popisná): white RAL9016
Materiál radiátoru: ocel
Hmotnost radiátoru (kg): 17.8
Druh radiátoru: deskový
Model deskového radiátoru: VKM8
Typ deskového radiátoru: 22
Čelní deska radiátoru: profilovaná
Délka radiátoru (mm): 700
Výška radiátoru (mm): 500
Typ připojení radiátoru: spodní pravé/středové
Barva radiátoru (základní): bílá
Řada deskového radiátoru: RADIK
Výrobce: Korado
