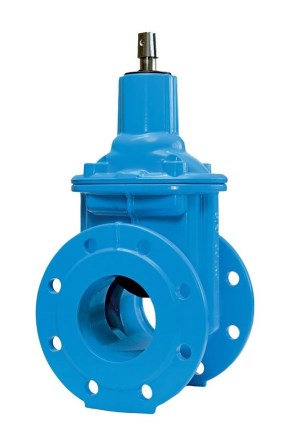

HAWLE E1 4001 šoupátko DN100 s přírubami, měkcetěsnící klínové, s volným průtokovým kanálem, krátké, litina

Podrobný popis

TECHNICKÉ PARAMETRY:
Rozměr: DN100
Průměr příruby: 220 mm
Rozteč šroubů: 180 mm
Jmenovitý tlak: PN 10-16
Počet šroubů: 8
Závit: M16
Výška šoupátka: 449 mm
Délka: 203 mm
Hmotnost: 18,5 kg

Materiál:
- tělo z tvárné litiny s vnitřní i vnější epoxidovou povrchovou úpravou
- vrchní díl z tvárné litiny s vnitřní i vnější epoxidovou povrchovou úpravou
- klín z tvárné litiny s uvnitř i vně navulkanizovaným elastomerem
- vedení klínu z otěruvzdorného plastu
- matice klínu z mosazi
- vřeteno z nerezové oceli s válcovaným závitem
- pouzdro O-kroužků z mosazi usazené ve vrchním dílu šoupátka bajonetovým uzávěrem zajištěným proti pootočení,
několikanásobné utěsnění O-kroužkem
- O-kroužky z elastomeru
- těsnění vrchního dílu z elastomeru
- šrouby s vnitřním šestihranem z nerezové oceli, zapuštěné a zalívací hmotou a těsněním víka zcela chráněné proti korozi
- krytka z PE včetně ochrany proti vniknutí nečistot
- kluzná podložka z POM
- kluzné ložisko z POM

Měkcetěsnicí klínové šoupátko dle EN 1074-1 a EN 1074-2 s volným průtokovým kanálem, šoupátko s přírubami dle EN 1092-2, vedení klínu z otěruvzdorného plastu s vysokou kluzností, optimalizované řešení s ohledem na zatížení zaručuje minimální opotřebení a uzavírací momenty, matice klínu vzhledem k velkoryse předimenzované délce
závitu dovoluje vysoké zatížení kroutícím momentem, pouzdro o-kroužků upevněné v těle šoupátka bajonetovým
uzávěrem zajištěným proti pootočení, několikanásobné utěsnění, o-kroužkem, o-kroužky uložené ze všech stran v korozivzdorném materiálu, kluzné podložky zaručují nízké tření kluzného ložiska vřetene, 100% vhodné pro instalaci do země
PARAMETRY:
Označení šoupátka IS: E1 4001
Typ šoupátka IS: přírubové klínové
Měkotěsnící šoupátko IS: ano
Kovotěsnící šoupátko IS: ne
Rozměr šoupátka IS: DN 100
Materiál těla šoupátka IS: tvárná litina
Materiál těsnění šoupátka IS: elastomer
Médium šoupátka IS: kanalizace
Výrobce: Hawle
