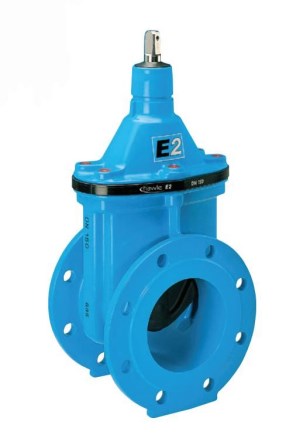

HAWLE 4000E2 šoupátko DN100 s přírubami, měkcetěsnící klínové, s hladkým a volným průtokovým kanálem, krátké, litina

Podrobný popis

TECHNICKÉ PARAMETRY:
Rozměr: DN100
Průměr příruby: 220 mm
Rozteč šroubů: 180 mm
Jmenovitý tlak: PN 10/16
Počet šroubů: 8
Závit: M16
Výška šoupátka: 483 mm
Délka: 190 mm
Medium: pitná voda
Hmotnost: 24,5 kg

Materiál:
- vrchní díl a těleso - tvárná litina
- vřeteno z nerez. oceli 1.4021, s válcovaným závitem
- klín z tvárné litiny EN-GJS-400-18 dle EN 1563 (GGG 400-DIN 1693), s uvnitř a vně navulkanizovaným EPDM, umožňuje vypouštění vody z vrchní části šoupěte
- vedení klínu z otěruvzdorného plastu s vysokou kluzností, s ohledem na zatížení optimalizované řešení zaručuje minimální opotřebení a uzavírací moment
- matice klínu z mosazi CuZn36Pb3As, velkorysé předimenzování délky závitu požadované EN 1171 (návrh) dovoluje vysoké zatížení kroutícím momentem
- pouzdro O-kroužků z Ms 58
- O-kroužek z NBR, ze všech stran uložen v korozivzdorném materiálu (dle DIN 3574-T1), vyměnitelný pod tlakem (dle ISO 7259)
- zpětné těsnění z EPDM
- pojistný kroužek z POM
- stírací kroužek z EPDM elastomeru
- těsnění víka z EPDM
- šrouby s vnitřním šestihranem St 8.8 DIN 912 zapuštěné a zalívací hmotou a těsněním víka zcela chráněné proti korozi
- ochrana hran z PE chrání při dopravě a skladování
- kluzné podložky z POM zaručují nízké tření uložení kroužku vřetene
PARAMETRY:
Označení šoupátka IS: 4000 E2
Typ šoupátka IS: přírubové
Měkotěsnící šoupátko IS: ano
Kovotěsnící šoupátko IS: ne
Rozměr šoupátka IS: DN 100
Materiál těla šoupátka IS: tvárná litina
Materiál těsnění šoupátka IS: elastomer
Médium šoupátka IS: voda
Výrobce: Hawle
