ENBRA SHARKY 774 měřič tepla DN15, Qp0,6m3/h, subkompaktní, ultrazvukový, se šroubením a kulovým kohoutem s jímkou, M-Bus

Podrobný popis

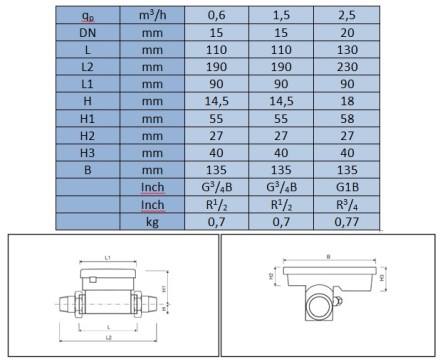

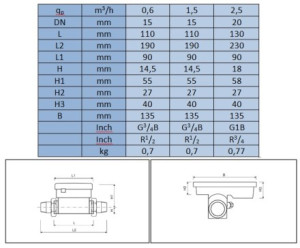

TECHNICKÉ PARAMETRY:
Jmenovitá světlost DN: 15 mm
Délka: 110 mm
Délka se šroubením: 190 mm
Výška H: 14,5 mm
Výška H1: 55 mm
Závit na průtokoměru: G 3/4“
Závit na přípojném šroubení: R 1/2“
Délka kabelu teplotních snímačů: 1,45 m

VÝKONOVÉ PARAMETRY:
Provozní teplota: 5 °C až 55 °C
Skladovací teplota: -15 °C až 55 °C
Teplota média: 15 °C až 90 °C
Nominální průtok qp: 0,6 m3/h
Průtokové přetížení: 2,5 m3/h
Max. tlak PN: 16 bar
Vlhkost max.: 93%
Baterie: 3,6 V, 2xAA, životnost až 12 let (negarantováno))
Teplotní snímače: Pt500, 2-drátové, O 5,2 mm
Stupeň elektrického krytí: IP 54

- vodorovná i svislá montáž
- ultrazvukový princip měření průtoku
- subkompaktní provedení s teplotním čidlem osazeným v těle průtokoměru
- součástí dodávky kulový kohout s jímkou pro teploměrné čidlo a šroubení
- odnímatelné kalorimetrické počítadlo z průtokoměrné části s krytím IP65
- kabel mezi průtokoměrem a kalorimetrickým počítadlem délky 45 cm
- pro systémy teplovodního vytápění
- M-Bus s galvanickým oddělením, 300/2400 Bd podle EN13757-3:2013
- jednotky kWh - MWh - GJ - m3 - °C
- typové schválení podle MID
- standardní montáž průtokoměru ve zpátečce
- rozběhový průtok od 1 l/hod
- ukládané hodnoty - 120 měsíčních a 720 denních hodnot energie, chyby, ...

Konstrukce a design tohoto subkompaktního měřiče tepla s ultrazvukovým průtokoměrem vychází s osvědčeného a oblíbeného ultrazvukového měřiče tepla Sharky 775. Zcela nové kalorimetrické počítadlo je již ve standardu alternativně vybaveno jednosměrnou radiovou komunikací podle standardu Wireless M-Bus/OMS v pásmu 868 MHz nebo standardním rozhraním M-Bus. Pro radiový odečet lze využít odečtovou sadu EWM. Měřič je určen pro montáž do vratného potrubí a systémů teplovodního vytápění. Kalorimetrické počítadlo je odnímatelné z průtokoměrné části.
PARAMETRY:
Teplotní rozsah měřiče (°C): 15-90
Stavební délka měřiče (mm): 110
Max. tlak měřiče: PN 16
Připojení: DN 15
Průtok Q (m3/h): 0.6
Výrobce: Enbra
