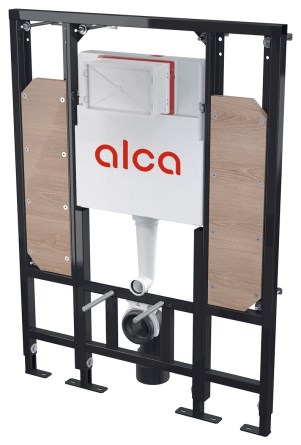

ALCA SÁDROMODUL AM101 předstěnový instalační systém 900x125x1215mm, pro suchou instalaci a osoby se sníženou hybností, pro závěsné WC

Podrobný popis

ROZSAH DODÁVKY:
- nádrž s napouštěcí a vypouštěcí armaturou
- samonosný rám
- šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2"–3/8"
- šroub mechanismu 2 ks
- fixační set: vrut pr.8×60 – 4 ks, hmoždinka pr.12 – 4 ks
- fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
- koleno odpadu HT 90/110 polyethylen, PE-HD
- těsnění přívodu, vývodka polypropylen, vrapová vložka
- těsnění odpadu, propojka polypropylen, těsnění propojky
- sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
- kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
- dávkovač pro vhazování WC tablet

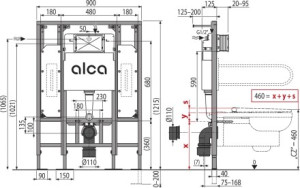

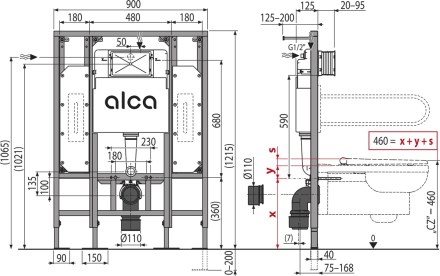

TECHNICKÉ PARAMETRY:
Šířka: 900 mm
Stavební hloubka: 125 mm
Výška: 1215 mm
Montážní hloubka: 20-95 mm
Připojení vody: G1/2"
Zátěžová zkouška: 400 kg
Hmotnost: 30,96 kg

VÝKONOVÉ PARAMETRY:
Funkční rozsah tlaku vody: 0,05 – 1,6 MPa
Doporučený rozsah tlaku vody: 0,3 – 0,5 MPa
Velké spláchnutí: 6 – 9 l
Malé spláchnutí: 2,5 – 3,5 l
Standardní nastavení velkého spláchnutí: 6 l
Standardní nastavení malého spláchnutí: 3 l
Hygienická rezerva: 3 l
Objem vody v nádržce: 9 l

- pro závěsné WC
- pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce – pro osoby se sníženou hybností
- pro tloušťku podlah 0-200 mm
- pro namontování opěrných madel
- pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm
- nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0-200 mm
- viditelné označení nivelace a středové rysky
- posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0-93 mm
- rohový ventil s možností na napojení na potrubní systém Mepla
- konstrukce rámu dovoluje kotvení k samostatné, dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu
- nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvící prvky
- konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
- příprava na připojení držáku s DG1/2" přechodem pro bidetovací sedátka a spršky
- duální splachování, nezávisle nastavitelné s hygienickou rezervou
- možnost vestavby oddáleného nebo senzorového splachování
- servisní práce bez použití nářadí
- přívod vody zezadu/shora uprostřed

PARAMETRY:
Určeno pro: WC
Odsávání zápachu: ne
Montáž: do sádrokartonu
Výrobce: Alcadrain
