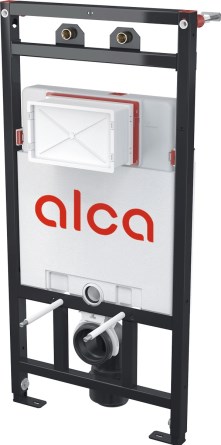

ALCA A108F/1100 montážní rám s nádržkou pro výlevku s odpadem a nástěnnou baterii

Podrobný popis

• připojení vody zezadu nebo shora montážními otvory G 1/2"
• velké spláchnutí 6 – 9 l
• malé spláchnutí 2,5 – 3,5 l
• standardní nastavení velkého spláchnutí 6 l
• standardní nastavení malého spláchnutí 3 l
• hygienická rezerva 3 l
• objem vody v nádržce 9 l
• zátěžová zkouška 400 kg
• pro montáž nástěnné armatury
• pro závěsnou výlevku s roztečí kotevních šroubů až do 420 mm a odpadem O90/110
• pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce
• vestavěná nádržka umožňuje opláchnutí výlevky
• výškově stavitelné příčky
• otočná příčka pro uchycení nástěnné armatury s roztečí 65–150 mm
• rohový ventil s možností na napojení na potrubní systém Mepla
• konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu
• nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky
• konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
• servisní práce bez použití nářadí
• nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
• kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
• nastavitelné výsuvné nohy v rozmezí 0–200 mm
• montážní hloubka nastavitelná v rozmezí 20–95 mm
• stavební hloubka 125 mm, s odpadním kolenem 160 mm
• materiál kov ošetřený práškovou barvou

Rozsah dodávky

• nádrž s napouštěcí a vypouštěcí armaturou
• samonosný rám
• šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem
• fixační set pro uchycení nádržky
• připojovací šroubení
• fixační set pro uchycení WC mísy
• koleno odpadu s těsněním
• těsnění přívodu, vývodka polypropylen, vrapová vložka
• těsnění odpadu, propojka polypropylen, těsnění propojky
• kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
