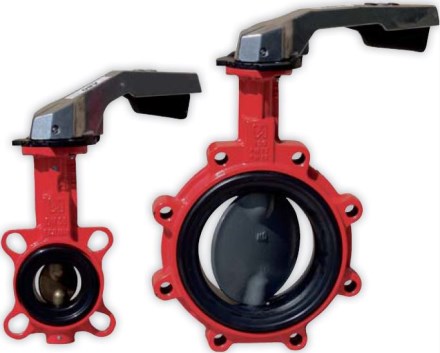

ABO VALVE 600 uzavírací klapka DN65, mezipřírubová, centrická, průchozí otvory, voda, litina/EPDM

Podrobný popis

TECHNICKÉ PARAMETRY KLAPKA:
Rozměr: DN 65 (2"1/2)
Průměr: 113 mm
Šířka: 130 mm
Hloubka: 46 mm
Výška: 225,5 mm

TECHNICKÉ PARAMETRY PŘÍRUBA:
Vnější průměr: 70 mm
Vnitřní průměr: 50 mm
Počet šroubů: 4 (O7 mm)
Celková hmotnost: 3,8 kg

VÝKONOVÉ PARAMETRY:
Max. pracovní tlak: 16 bar
Teplotní rozsah: -10 °C až +125 °C

Materiál:
Těleso: tvárná litina
Manžeta: EPDM
Motýl: tvárná litina GGG40 s epoxidovým nátěrem

Použití:
- voda, topné systémy, klimatizace

Možnosti ovládání:
- ruční páka
- ruční šneková převodovka
- elektrický servopohon 24 V, 230 V, 400 V
- pneumatický pohon - jednočinný/dvojčinný

- centrické uložení motýla
- uzavírací a regulační orgán
- dělená hřídel
- lisované spojení - klapka není rozebíratelná
- vysoké hrdlo tělesa podle vyhlášky o tepelných zařízeních
- epoxidová oranžová barva RAL 2002 - 80 pm
- vakuum max. 0,2 bar absolutně
PARAMETRY:
Druh připojení klapky: mezipřírubová
Připojení klapky (DN, ", mm): DN 65
Tlak klapky: PN 16
Použití klapky: voda
Ovládání klapky: páka
Materiál tělesa klapky: litina
Materiál těsnění klapky: EPDM
Min. provozní teplota klapky (°C): -10
Max. provozní teplota klapky (°C): 125
Typ klapky: uzavírací
Výrobce: ABO
