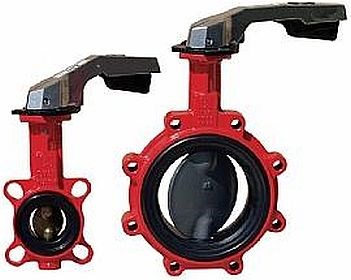

ABO VALVE 600 uzavírací klapka DN150 mezipřírubová, centrická, průchozí otvory, EPDM, voda, litina

Podrobný popis

TECHNICKÉ PARAMETRY:
Rozměr: DN 150 (6")
Průměr: 212 mm
Šířka: 260 mm
Hloubka: 56 mm
Výška: 333 mm

TECHNICKÉ PARAMETRY PŘÍRUBA:
Vnější průměr: 70 mm/90°
Vnitřní průměr: 50 mm/70°
Počet šroubů: 4 (O7 mm)
Celková hmotnost: 9,1 kg

VÝKONOVÉ PARAMETRY:
Max. pracovní tlak: 16 bar
Teplotní rozsah: -10 °C +125 °C

Materiál:
Těleso: tvárná litina
Motýl: litina
Manžeta: EPDM

Použití: voda, topné systémy, klimatizace

- centrické uložení motýla
- uzavírací a regulační orgán
- dělená hřídel
- lisované spojení - klapka není rozebíratelná
- vysoké hrdlo tělesa podle vyhlášky o tepelných zařízeních
- epoxidová oranžová barva RAL 2002 - 80 pm
- vakuum max. 0,2 bar absolutně

Možnosti ovládání:
- ruční páka
- ruční šneková převodovka
- elektrický servopohon 24 V, 230 V, 400 V
- pneumatický pohon - jednočinný/dvojčinný
PARAMETRY:
Druh připojení klapky: mezipřírubová
Připojení klapky (DN, ", mm): DN 150
Tlak klapky: PN 16
Použití klapky: voda
Ovládání klapky: páka
Materiál tělesa klapky: litina
Materiál těsnění klapky: EPDM
Min. provozní teplota klapky (°C): -10
Max. provozní teplota klapky (°C): 125
Typ klapky: uzavírací
Výrobce: ABO
