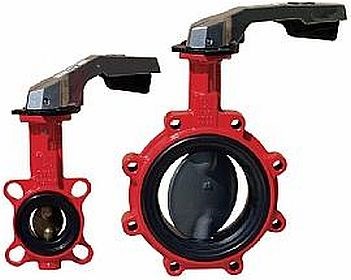

ABO VALVE 600 uzavírací klapka DN100 mezipřírubová, centrická, průchozí otvory, plyn, litina/mosaz/NBR

Podrobný popis

TECHNICKÉ PARAMETRY:
Rozměr: DN 100 (4")
Průměr: 150 mm
Šířka: 208 mm
Hloubka: 52 mm
Výška: 282,5 mm

TECHNICKÉ PARAMETRY PŘÍRUBA:
Vnější průměr: 70 mm
Vnitřní průměr: 50 mm
Počet šroubů: 4 (O7 mm)
Celková hmotnost: 5 kg

VÝKONOVÉ PARAMETRY:
Max. pracovní tlak: 16 bar
Teplotní rozsah: 0 - +80 °C

Materiál:
Těleso: šedá litina
Motýl: mosaz
Manžeta: NBR

Použití: pro zemní plyn, propan, butan, svítiplyn nabízíme „ekonomickou verzi“ ABO klapek

- centrické uložení motýla
- uzavírací a regulační orgán
- dělená hřídel
- lisované spojení - klapka není rozebíratelná
- vysoké hrdlo tělesa podle vyhlášky o tepelných zařízeních
- epoxidová oranžová barva RAL 2002 - 80 pm
- vakuum max. 0,2 bar absolutně

Možnosti ovládání:
- ruční páka
- ruční šneková převodovka
- elektrický servopohon 24 V, 230 V, 400 V
- pneumatický pohon - jednočinný/dvojčinný
PARAMETRY:
Druh připojení klapky: mezipřírubová
Připojení klapky (DN, ", mm): DN 100
Tlak klapky: PN 16
Použití klapky: plyn
Ovládání klapky: páka
Materiál tělesa klapky: litina
Materiál těsnění klapky: NBR
Min. provozní teplota klapky (°C): 0
Max. provozní teplota klapky (°C): 80
Typ klapky: uzavírací
Výrobce: ABO
